3. เทคโนโลยีการฉายภาพ stereoscopic
หลังจากที่เราได้กล่าวถึงการสร้างภาพ Stereoscopic ไปแล้ว ต่อไปจะกล่าวถึง การนำภาพที่ได้มาแสดงบนจอ จุดมุ่งหมายของเทคโนโลยีเหล่านี้ก็เพื่อแสดงภาพบนจอที่มีทั้งภาพซ้ายและขวา แล้วทำอย่างไรก็ได้ให้ตาซ้ายเห็นเฉพาะภาพซ้ายส่วนตาขวาก็เห็นเฉพาะภาพขวา ดังนั้นเราจึงต้องการจอภาพและแว่นที่สามารถทำงานดังกล่าวได้
เราแบ่งเทคโนโลยีการฉายภาพ Stereospic ตามแว่นได้คือ
Active Glasses
-Shutter glass
เป็นแว่นที่ควบคุมการเปิดปิดตาซ้ายและขวาด้วยระบบอิเล็คโทรนิคส์ โดยใช้ คุณสมบัติ Liquid Crystal ในการเปลี่ยนจากโปร่งแสงเป็นทึบแสง เพื่อควบคุมการมองเห็น โดยระบบอิเล็คโทรนิกส์นี้จะต้อง sync กับ singal generator กล่าวคือ เมื่อภาพซ้ายถูกฉายบนจอ signal generator จะส่งคลื่นให้ Liquid Clystal ในตาซ้ายของแว่นโปร่งแสง แต่ในตาขวาจะทึบแสง ดังนั้นตาซ้ายจะเห็นภาพที่ฉายบนจอเท่านั้น ตาขวาจะไม่เห็น และเมื่อภาพขวาถูกฉายบนจอ Liquid Clystal ของตาขวาก็จะเปลี่ยนเป็นโปร่งแสง ส่วนตาซ้ายก็จะทึบแสง ตาขวาก็จะเห็นภาพบนจอแต่ตาซ้ายจะไม่เห็นภาพ เหตุการดังกล่าวเกิดขึ้นรวดเร็วมากสลับกันไป การฉายแบบนี้ต้องการจอที่มี refresh rate เป็น 2 เท่าของแบบ 2D เช่น หากฉายกับ film 2 มิติที่ 24 fps ก็จะต้องเป็น 48 fps สำหร้ับระบบ Shutter Glass Imax 3D คือระบบการฉาย 3D จากฟิลม์ 65 mm โดยใช้ระบบ Shutter Glass
Imax 3D คือระบบการฉาย 3D จากฟิลม์ 65 mm โดยใช้ระบบ Shutter Glass
ข้อดีของระบบนี้คือ สามารถประยุกต์ใช้ได้กับระบบฉายหรือโทรทัศน์แบบเก่าได้ สามารถขจัดปัญหา ghost effect ได้ดี แต่มีข้อเสียคือ แว่นมีราคาแพง และหาก sync สัญญาณจากจอและแว่นไม่ดี ทำให้มีปัญหาเรื่อง flickering
Passive Glasses
-Anaglyph
หรือแว่นแดงฟ้า เป็นวิธีการที่ใช้กันมานานตั้งแต่สมัยเริ่มแรกของ stereoscopic เนื่องจากสามารถใช้ได้กับโรงหนัง โทรทัศน์รวมถึงสิ่งพิมพ์ทั่วไปได้เลย รวมถึงราคาแว่นถูก จึงเป็นที่นิยม แต่มีข้อเสียที่สำคัญคือ สีของภาพที่ได้จะผิดเพี้ยน และ ghost effect ภาพที่แสดงบนจอคือภาพทางซ้าย และขวา ซึ้่่งได้จากsuper impose ผ่าน filter แดง ฟ้า แล้วจะใช้ filter แดงฟ้า จากแว่น ตัด เพื่อให้ตาทั้งสองข้างมองเห็นภาพที่ต่างกัน
-Polarization systems
หลักการคือ ฉายภาพทั้งภาพซ้ายและขวาลงเป็น Screen โดยภาพทั้งสองถูกฟิลเตอร์ด้วย Polarized ที่ต่างกัน กล่าวคือ ตาซ้ายถูกฟิลเตอร์ด้วย Polarized แนวตั้ง ส่วนตาขวาถูกฟิลเตอร์ด้วย Polarized แนวนอน จากนั้นเราจะแยกภาพของตาซ้ายและขวาด้วยแว่นตา Polarized ที่มีแกนตั้งฉากกัน ทำให้ตาซ้ายเป็นเฉพาะภาพซ้ายส่วนตาขวาก็จะเห็นเฉพาะภาพขวา
แว่นจะเป็นตัวกรองแสง ลูกศรสีแดงคือhorizontal polarized glass, ลูกศรสีฟ้าคือ verticle polarized glass
ข้อเสียของ Linear Polarization คือ หากเราเอียงคอ ทำให้แกนโพราไลซ์เปลีื่ยนไป ภาพซ้อนจะปรากฏขึ้น กล่าวคือเราจะเห็นภาพของทางซ้ายในตาขวา และภาพทางขวาในตาซ้าย (Ghosting effect) รวมทั้งความสว่างของจอภาพจะลดลงไปมากกว่า 70 เปอร์เซนต์
เนื่องจากข้อเสียในเรื่องแกนโพราไลซ์ดังกล่าวRealD จึงได้คิด Circular Polarization ขึ้นเพื่อกำจัดข้อจำกัดด้งกล่าว ระบบ RealD เป็นที่นิยมมากในประเทศจีน
-Spectral separation
ใช้หลักการ filter เช่นเดียวกับ Polarization แต่จะมีความซับซ้อนกว่า Polarization โดยใช้ spectral ของคลื่นแสงในการฟิลเตอร์ กล่าวคือ filter ของตาซ้ายและขวาจะมองเป็นเฉพาะช่วงแคบๆ ของคลื่นแสงที่แตกต่างกัน
การฉายระบบนี้ให้คุณภาพของ 3D ที่ดีทึ่สุด
ระบบ 3d ในเมืองไทยส่วนใหญ่จะเป็ใช้ Dolby 3D
หลังจากที่เราได้กล่าวถึงการสร้างภาพ Stereoscopic ไปแล้ว ต่อไปจะกล่าวถึง การนำภาพที่ได้มาแสดงบนจอ จุดมุ่งหมายของเทคโนโลยีเหล่านี้ก็เพื่อแสดงภาพบนจอที่มีทั้งภาพซ้ายและขวา แล้วทำอย่างไรก็ได้ให้ตาซ้ายเห็นเฉพาะภาพซ้ายส่วนตาขวาก็เห็นเฉพาะภาพขวา ดังนั้นเราจึงต้องการจอภาพและแว่นที่สามารถทำงานดังกล่าวได้
เราแบ่งเทคโนโลยีการฉายภาพ Stereospic ตามแว่นได้คือ
- Active Glasses คือแว่นที่ต้องใช้แบตเตอรรี่ โดยมีวงจรอิเล็คโทรนิกส์ควบคุม
- Passive Glasses คือแว่นที่ไม่ต้องใช้แบตเตอรี๋ ใช้หลักการของการฟิลเตอร์แสง
Active Glasses
-Shutter glass
เป็นแว่นที่ควบคุมการเปิดปิดตาซ้ายและขวาด้วยระบบอิเล็คโทรนิคส์ โดยใช้ คุณสมบัติ Liquid Crystal ในการเปลี่ยนจากโปร่งแสงเป็นทึบแสง เพื่อควบคุมการมองเห็น โดยระบบอิเล็คโทรนิกส์นี้จะต้อง sync กับ singal generator กล่าวคือ เมื่อภาพซ้ายถูกฉายบนจอ signal generator จะส่งคลื่นให้ Liquid Clystal ในตาซ้ายของแว่นโปร่งแสง แต่ในตาขวาจะทึบแสง ดังนั้นตาซ้ายจะเห็นภาพที่ฉายบนจอเท่านั้น ตาขวาจะไม่เห็น และเมื่อภาพขวาถูกฉายบนจอ Liquid Clystal ของตาขวาก็จะเปลี่ยนเป็นโปร่งแสง ส่วนตาซ้ายก็จะทึบแสง ตาขวาก็จะเห็นภาพบนจอแต่ตาซ้ายจะไม่เห็นภาพ เหตุการดังกล่าวเกิดขึ้นรวดเร็วมากสลับกันไป การฉายแบบนี้ต้องการจอที่มี refresh rate เป็น 2 เท่าของแบบ 2D เช่น หากฉายกับ film 2 มิติที่ 24 fps ก็จะต้องเป็น 48 fps สำหร้ับระบบ Shutter Glass Imax 3D คือระบบการฉาย 3D จากฟิลม์ 65 mm โดยใช้ระบบ Shutter Glass
Imax 3D คือระบบการฉาย 3D จากฟิลม์ 65 mm โดยใช้ระบบ Shutter Glass
แว่น Shutter Glass ของ Imax3D
แว่นจาก Nvidia 3DVision
ข้อดีของระบบนี้คือ สามารถประยุกต์ใช้ได้กับระบบฉายหรือโทรทัศน์แบบเก่าได้ สามารถขจัดปัญหา ghost effect ได้ดี แต่มีข้อเสียคือ แว่นมีราคาแพง และหาก sync สัญญาณจากจอและแว่นไม่ดี ทำให้มีปัญหาเรื่อง flickering
Passive Glasses
-Anaglyph
หรือแว่นแดงฟ้า เป็นวิธีการที่ใช้กันมานานตั้งแต่สมัยเริ่มแรกของ stereoscopic เนื่องจากสามารถใช้ได้กับโรงหนัง โทรทัศน์รวมถึงสิ่งพิมพ์ทั่วไปได้เลย รวมถึงราคาแว่นถูก จึงเป็นที่นิยม แต่มีข้อเสียที่สำคัญคือ สีของภาพที่ได้จะผิดเพี้ยน และ ghost effect ภาพที่แสดงบนจอคือภาพทางซ้าย และขวา ซึ้่่งได้จากsuper impose ผ่าน filter แดง ฟ้า แล้วจะใช้ filter แดงฟ้า จากแว่น ตัด เพื่อให้ตาทั้งสองข้างมองเห็นภาพที่ต่างกัน
แว่น Anaglyph หรือแว่นแดง-ฟ้า มีทั้งพลาสติกและกระดาษ
การรวมภาพซ้ายและขวา
-Polarization systems
หลักการคือ ฉายภาพทั้งภาพซ้ายและขวาลงเป็น Screen โดยภาพทั้งสองถูกฟิลเตอร์ด้วย Polarized ที่ต่างกัน กล่าวคือ ตาซ้ายถูกฟิลเตอร์ด้วย Polarized แนวตั้ง ส่วนตาขวาถูกฟิลเตอร์ด้วย Polarized แนวนอน จากนั้นเราจะแยกภาพของตาซ้ายและขวาด้วยแว่นตา Polarized ที่มีแกนตั้งฉากกัน ทำให้ตาซ้ายเป็นเฉพาะภาพซ้ายส่วนตาขวาก็จะเห็นเฉพาะภาพขวา
แว่นจะเป็นตัวกรองแสง ลูกศรสีแดงคือhorizontal polarized glass, ลูกศรสีฟ้าคือ verticle polarized glass
ข้อเสียของ Linear Polarization คือ หากเราเอียงคอ ทำให้แกนโพราไลซ์เปลีื่ยนไป ภาพซ้อนจะปรากฏขึ้น กล่าวคือเราจะเห็นภาพของทางซ้ายในตาขวา และภาพทางขวาในตาซ้าย (Ghosting effect) รวมทั้งความสว่างของจอภาพจะลดลงไปมากกว่า 70 เปอร์เซนต์
เนื่องจากข้อเสียในเรื่องแกนโพราไลซ์ดังกล่าวRealD จึงได้คิด Circular Polarization ขึ้นเพื่อกำจัดข้อจำกัดด้งกล่าว ระบบ RealD เป็นที่นิยมมากในประเทศจีน
ระบบRealD อุปกรณ์ที่บังหน้า projector คือ polarized filter
-Spectral separation
ใช้หลักการ filter เช่นเดียวกับ Polarization แต่จะมีความซับซ้อนกว่า Polarization โดยใช้ spectral ของคลื่นแสงในการฟิลเตอร์ กล่าวคือ filter ของตาซ้ายและขวาจะมองเป็นเฉพาะช่วงแคบๆ ของคลื่นแสงที่แตกต่างกัน
การฉายระบบนี้ให้คุณภาพของ 3D ที่ดีทึ่สุด
ระบบ 3d ในเมืองไทยส่วนใหญ่จะเป็ใช้ Dolby 3D

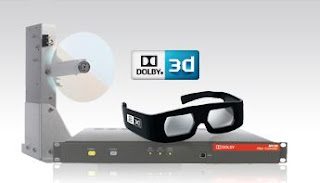

ระบบ 3D จาก Dolby3D
